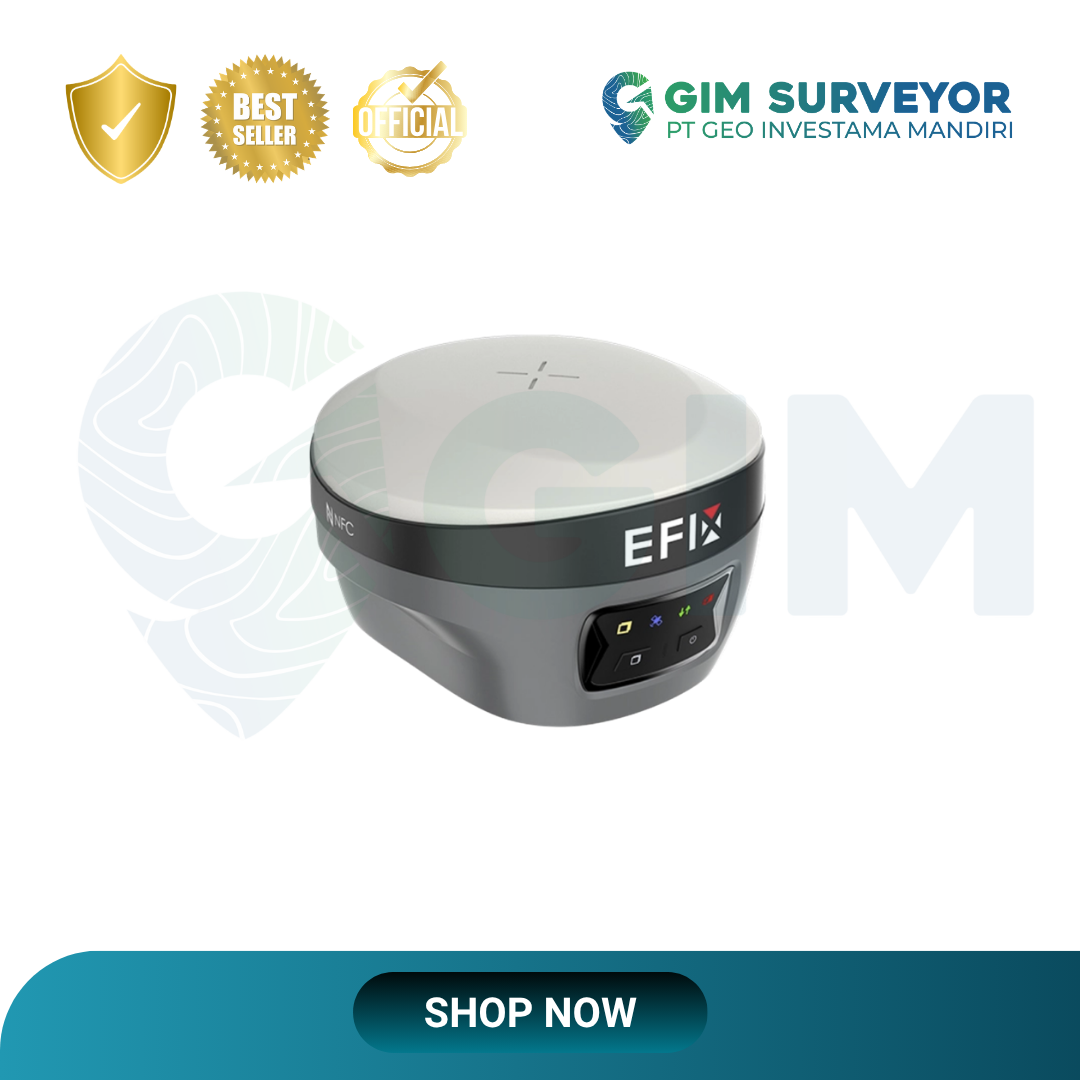

GNSS EFIX F8 FULL FEATURE
GNSS EFIX F8 FULL FEATURE - Gambar 2

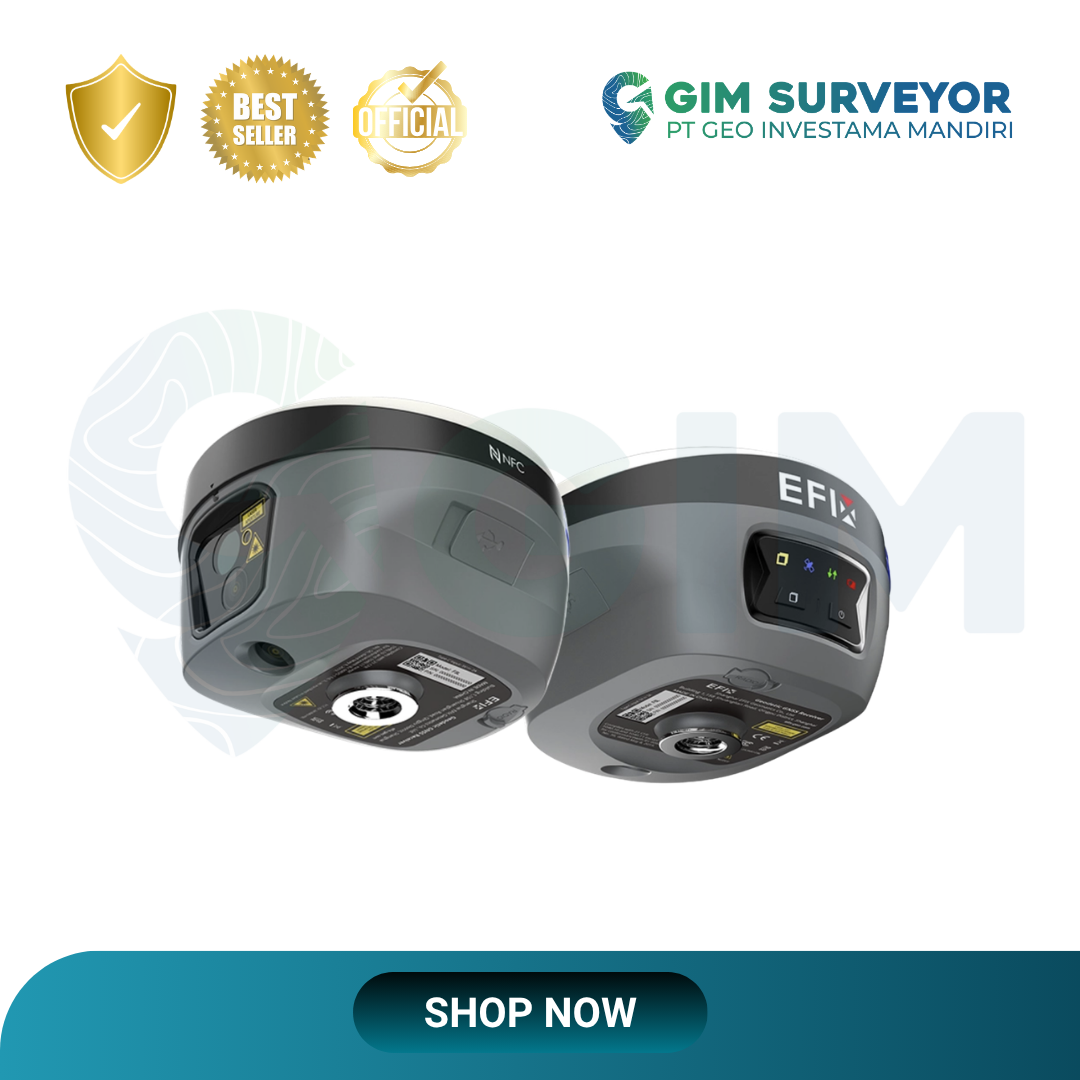

GNSS EFIX F8 FULL FEATURE - Gambar 3
,

GNSS EFIX F8 FULL FEATURE

+ Free Shipping
Kategori: , Tag: , , , , Brand:

EFIX F8 Full Feature

EFIX F8 Full Feature menggabungkan laser, kamera, GNSS, dan IMU dalam satu receiver.  Laser survey memakai laser hijau kelas 3R dengan jangkauan hingga 150 m* dan akurasi jarak 2 mm. Titik yang terhalang sinyal, sulit dijangkau, atau berbahaya bisa diukur tanpa perlu mendekat. Untuk pengukuran cepat (rapid laser survey), akurasinya 3 cm pada jarak 5 m dan 5 cm pada jarak 10 m. Vision Survey mengambil koordinat 3D dari video langsung, cocok untuk titik yang lebih dekat. Akurasinya umumnya 2-4 cm pada jarak 2-10 m. Kameranya juga bisa memotret panorama dengan pencocokan gambar otomatis hingga 85% overlap. Hasil foto dapat dipakai untuk membuat model 3D bangunan, baik sendiri maupun bersama drone, dan bisa diolah di ContextCapture. Untuk stakeout, AR vision stakeout memakai kamera 5 MP dan 2 MP (sudut pandang 75°, 25 fps). Di layar aplikasi eField, Anda bisa melihat arah menuju titik dan jarak yang tersisa secara langsung, sehingga titik lebih mudah ditemukan. Akurasinya 8 mm + 1 ppm (horizontal) dan 15 mm + 1 ppm (vertikal).

4D AUTO-IMU (200 Hz, kemiringan 0-60°) tidak perlu dikalibrasi dan tidak terpengaruh gangguan magnet. IMU menyala otomatis saat Anda bergerak dan tetap aktif selama bekerja. Tambahan ketidakpastian akibat tiang miring umumnya kurang dari 2,5 cm pada kemiringan 30°. Receiver ini punya 1608 kanal untuk sinyal GPS, GLONASS, Galileo, BeiDou, dan QZSS, serta mendukung NavIC/IRNSS, SBAS (EGNOS), dan PPP (B2b-PPP, E6B-HAS). Teknologi Full-Star membantu menangkap sinyal dari semua konstelasi dan frekuensi. Akurasi RTK-nya 8 mm + 1 ppm (horizontal) dan 15 mm + 1 ppm (vertikal), dengan inisialisasi kurang dari 10 detik dan keandalan lebih dari 99,9%. Baterai internal 4.900 mAh tahan hingga 20 jam untuk mode RTK Rover UHF tanpa kamera, dan hingga 15 jam untuk laser survey dan vision stakeout. Pengisian lewat USB Type-C 5 V / 2 A.

Bodinya IP68 (tahan debu dan rendaman sementara hingga 1 meter), IK08, tahan jatuh dari tiang 2 meter, dan bisa dipakai pada suhu -40°C hingga +65°C. Radio UHF internal (410-470 MHz, 0,5 W dan 1 W) mengirim data koreksi RTK dengan jangkauan umumnya 3 km, hingga 8 km pada kondisi optimal. Dengan protokol EcoLink*, jangkauan umumnya 6 km dan hingga 15 km. Aplikasi eField juga mendukung CAD stakeout (peta dasar berputar otomatis mengikuti arah pandang Anda), perhitungan volume galian dan timbunan, serta stakeout jalan dengan tampilan cut-fill dari file LandXML. Cocok untuk survei dan pekerjaan konstruksi, pengukuran titik sulit dijangkau atau berbahaya, pembuatan model 3D dari foto, serta stakeout titik, garis, dan jalan. Dua cara ukur dalam satu alat, tetap akurat meski tiang miring.

Spesifikasi Utama:

  • Kanal: 1608 kanal, teknologi Full-Star
  • Konstelasi: GPS (L1C/A, L1C, L2C, L5), GLONASS, Galileo, BeiDou, QZSS, NavIC/IRNSS (L5), SBAS (EGNOS), PPP (B2b-PPP, E6B-HAS)
  • Akurasi RTK: Horizontal 8 mm + 1 ppm RMS, vertikal 15 mm + 1 ppm RMS
  • Inisialisasi RTK: Kurang dari 10 detik, keandalan lebih dari 99,9%
  • Akurasi Vision Stakeout: Horizontal 8 mm + 1 ppm RMS, vertikal 15 mm + 1 ppm RMS
  • Akurasi PPK: Horizontal 3 mm + 1 ppm RMS, vertikal 5 mm + 1 ppm RMS
  • Akurasi Static: Horizontal 2,5 mm + 0,5 ppm RMS, vertikal 5 mm + 0,5 ppm RMS
  • Akurasi PPP: Horizontal 10 cm, vertikal 20 cm
  • Code Differential: Horizontal 0,4 m RMS, vertikal 0,8 m RMS
  • Autonomous: Horizontal 1,5 m RMS, vertikal 2,5 m RMS
  • Laju Posisi: 1 Hz, 5 Hz, dan 10 Hz*
  • Waktu Fix Pertama: Cold start kurang dari 45 detik, hot start kurang dari 10 detik, re-acquisition kurang dari 1 detik
  • Laser: Hijau, Class 3R, jangkauan hingga 150 m*
  • Akurasi Jarak Laser: 2 mm
  • Rapid Laser Survey: 3 cm pada jarak 5 m, 5 cm pada jarak 10 m
  • Vision Survey: Umumnya 2-4 cm, jarak 2-10 m
  • Kamera: 5 MP dan 2 MP, sudut pandang 75°, 25 fps
  • IMU: 4D AUTO-IMU, 200 Hz, sudut miring 0-60°, tanpa kalibrasi, kebal gangguan magnet
  • Kompensasi Tilt: Tambahan ketidakpastian horizontal umumnya kurang dari 2,5 cm dalam 30°
  • Radio UHF Internal: 410-470 MHz, daya pancar 0,5 W dan 1 W, kecepatan 9600-19200 bps
  • Protokol Radio: EFIX, EcoLink*, Transparent, TT450, Satel*
  • Jangkauan Radio: Umumnya 3 km, hingga 8 km (protokol umum); umumnya 6 km, hingga 15 km (EcoLink)
  • Konektivitas: Wi-Fi 802.11 b/g/n/ac (mode access point), Bluetooth 4.2, NFC
  • Port: 1 × USB Type-C (daya eksternal, unduh data, update firmware), 1 × antena UHF (SMA male)
  • Format Data: RTCM 2.x, RTCM 3.x, CMR (input/output), Full Star, RINEX 2.11 dan 3.02, ECN, NMEA 0183, NTRIP Client, NTRIP Caster
  • Memori: 8 GB
  • Baterai: Li-ion internal isi ulang 4.900 mAh, 7,2 V
  • Masa Pakai Baterai: RTK Rover UHF tanpa kamera hingga 20 jam, laser survey hingga 15 jam, vision stakeout hingga 15 jam, UHF RTK Base hingga 7,5 jam (EcoLink) atau 12 jam (protokol lain)
  • Daya Eksternal: 5 V / 2 A
  • Konsumsi Daya: Tipikal 2,0 W (tergantung pengaturan)
  • Proteksi: IP68, IK08, tahan jatuh dari tiang 2 meter
  • Suhu Kerja: -40°C hingga +65°C
  • Panel Depan: 4 LED, 2 tombol
  • Dimensi: Φ133 mm × 91 mm
  • Berat: 800 g

*Catatan: laju 10 Hz dan protokol Satel akan tersedia lewat pembaruan firmware. EcoLink didukung setelah upgrade produk Maret 2026. Jarak laser 150 m tersedia setelah pembaruan firmware, diuji dengan target reflektif pada kondisi standar, dan hindari kontak langsung laser dengan mata.

Aplikasi:

  • Pengukuran titik sulit dijangkau, terhalang sinyal, atau berbahaya dari jauh dengan laser
  • Pengukuran titik dari dekat lewat video real-time dengan Vision Survey
  • Pemodelan 3D bangunan dari foto POS, termasuk bersama drone
  • Stakeout dengan AR vision (panah dan indikasi jarak real-time)
  • Survei RTK dengan tiang miring tanpa perlu menegakkan receiver
  • CAD stakeout titik dan garis dengan peta dasar yang berputar otomatis
  • Stakeout jalan dengan tampilan cut-fill dari LandXML
  • Perhitungan volume galian dan timbunan dengan TIN
  • Pengamatan static dan perekaman data RINEX

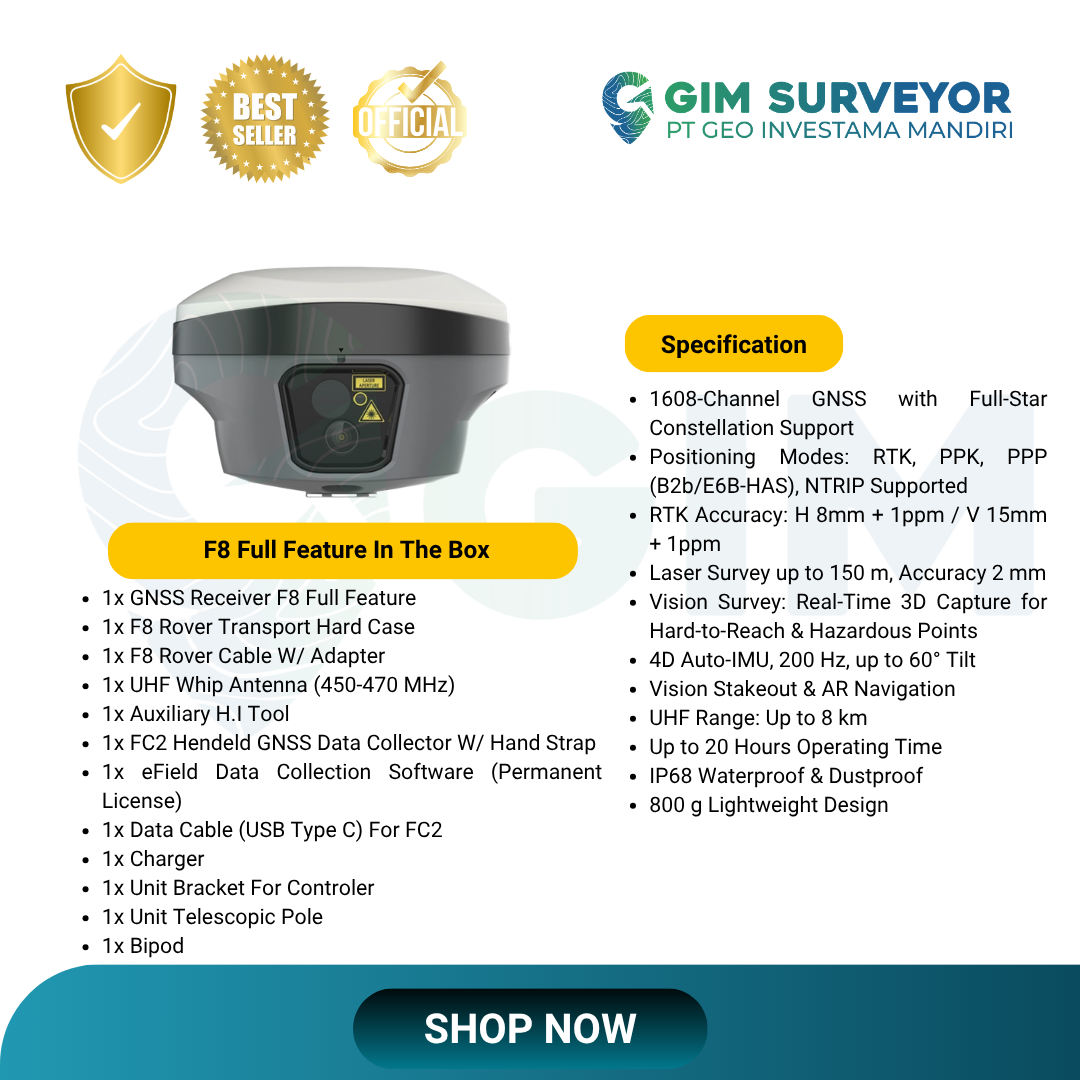

In the Box:

  • 1x GNSS Receiver F8 Full Feature Rover
  • 1x F8 Rover Transport Hard Case
  • 1x F8 Rover Cable W/ Adapter
  • 1x UHF Whip Antenna (450-470 MHz)
  • 1x Auxiliary H.I Tool
  • 1x FC2 Hendeld GNSS Data Collector W/ Hand Strap
  • 1x eField Data Collection Software (Permanent License)
  • 1x Data Cable (USB Type C) For FC2
  • 1x Charger
  • 1x Stylus
  • 1x Unit Bracket For Controler
  • 1x Unit Telescopic Pole
  • 1x Shield Protector
  • 1x Bipod
