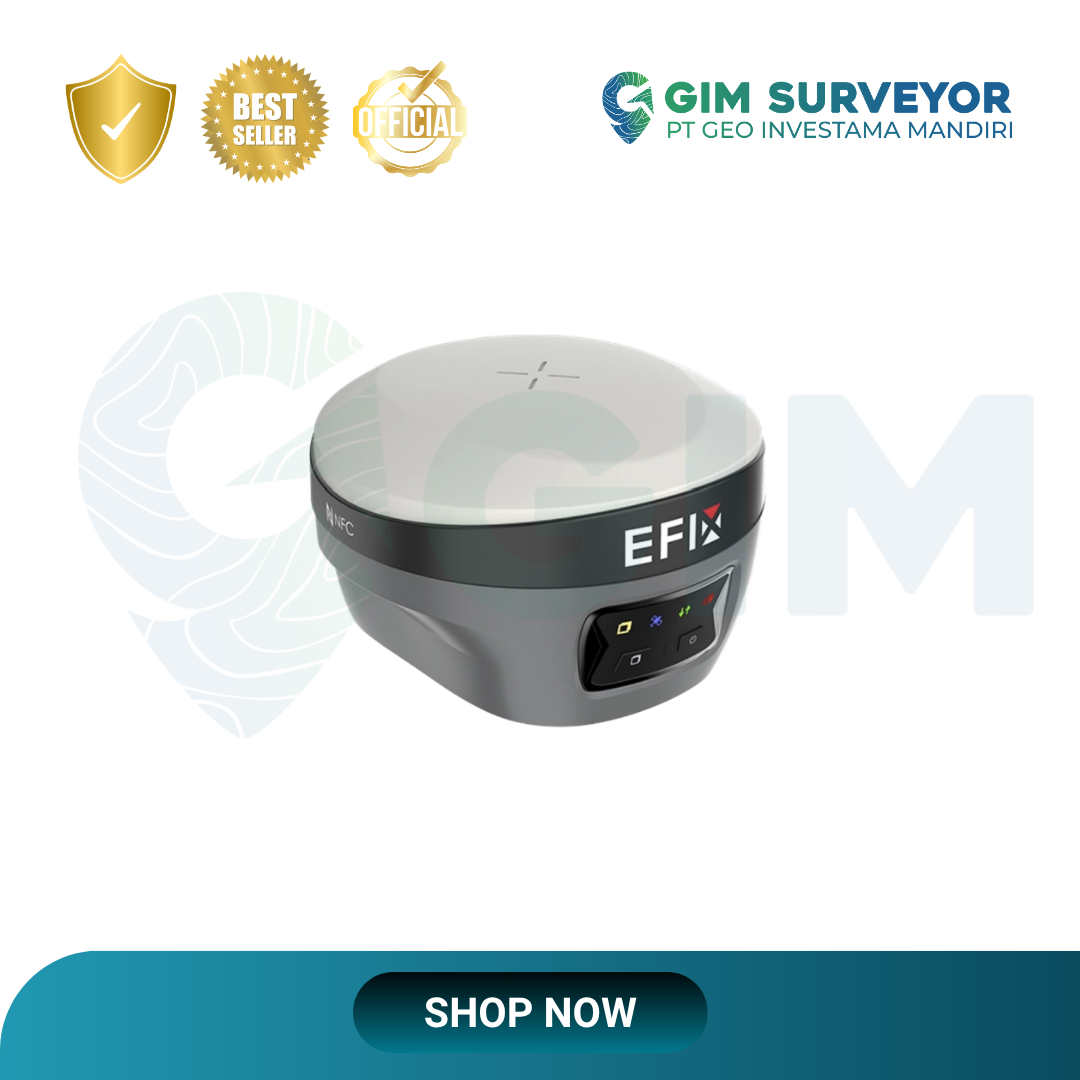

GNSS EFIX F8 LASER

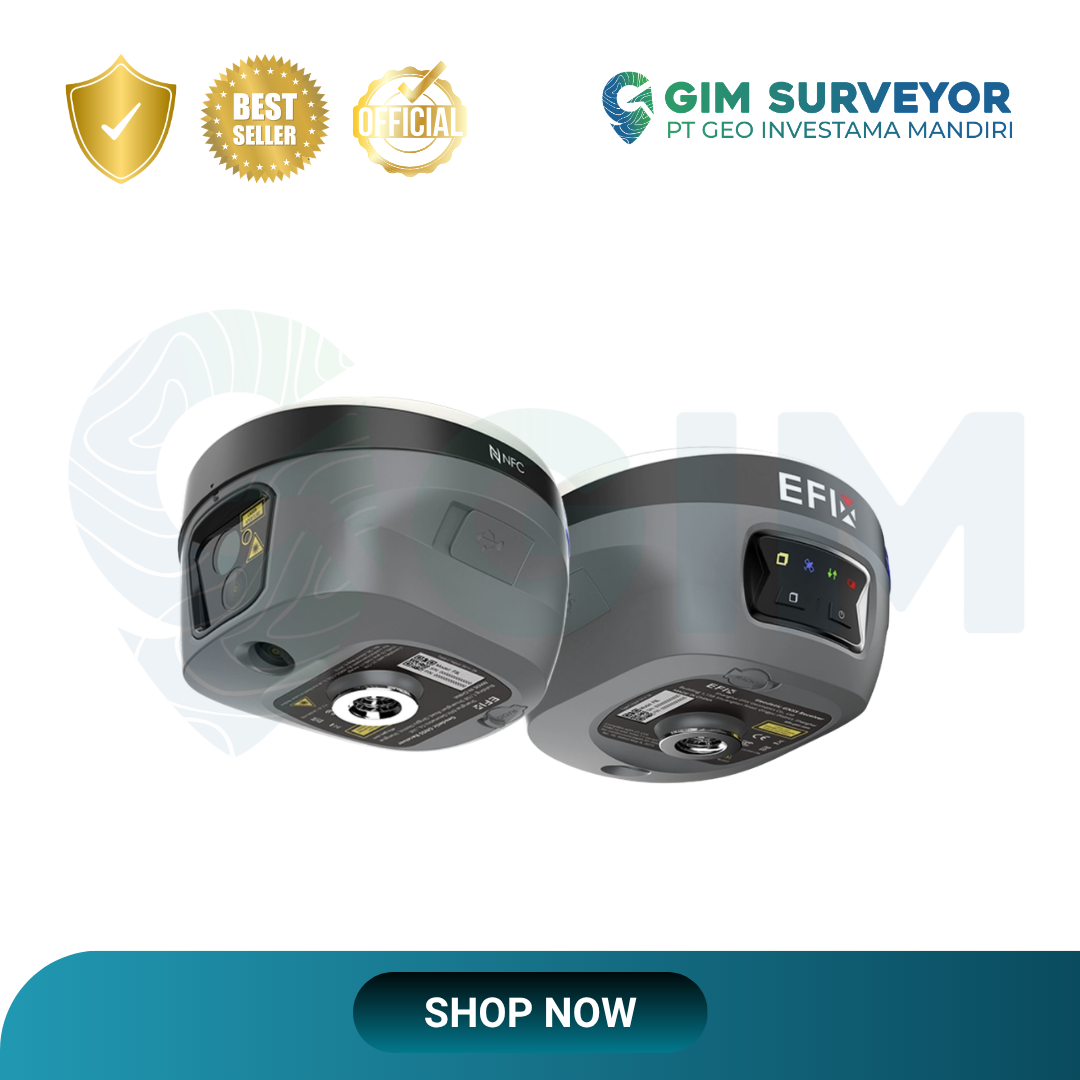

GNSS EFIX F8 LASER - Gambar 2
GNSS EFIX F8 LASER - Gambar 3
,

GNSS EFIX F8 LASER

+ Free Shipping

EFIX F8L adalah GNSS receiver dengan laser survey dan IMU terintegrasi. Titik yang terhalang sinyal, sulit dijangkau, atau berbahaya bisa diukur dari jauh dengan laser hijau hingga 150 m, jadi Anda tidak perlu mendekat ke titik tersebut. Untuk stakeout, AR vision stakeout menampilkan panah dan jarak real-time di aplikasi eField, sehingga titik lebih mudah ditemukan tanpa metode offset yang rumit. 4D AUTO-IMU tanpa kalibrasi tetap mengukur akurat saat tiang tidak tegak lurus, dengan kompensasi kemiringan hingga 60°. Baterainya bertahan hingga 20 jam pada mode RTK Rover UHF tanpa kamera dan hingga 15 jam pada laser survey maupun vision stakeout. Didukung 1608 kanal dengan teknologi Full-Star, akurasi RTK horizontal 8 mm + 1 ppm, dan inisialisasi kurang dari 10 detik, dalam bodi IP68 yang tahan jatuh dari tiang 2 meter. Tertarik dengan EFIX F8L? Hubungi kami untuk konsultasi dan penawaran.

Kategori: , Tag: , , , , , Brand:

GNSS EFIX F8 LASER

EFIX F8L adalah GNSS receiver yang menggabungkan laser, GNSS, dan IMU. Bobotnya 800 g, berdiameter 133 mm dan tinggi 91 mm. Laser survey memakai laser hijau kelas 3R dengan jangkauan hingga 150 m* dan akurasi jarak 2 mm. Titik di lokasi yang terhalang sinyal, sulit dijangkau, atau berbahaya bisa diukur tanpa mendekat. Laser dilengkapi chip pemrosesan berbasis AI untuk membantu membidik dan merekam titik. Akurasi rapid laser survey adalah 3 cm pada jarak 5 m dan 5 cm pada jarak 10 m. Fitur AR vision stakeout memakai kamera 5 MP dan 2 MP (sudut pandang 75°, 25 fps). Titik stakeout ditampilkan di aplikasi eField dengan panah besar dan indikasi jarak real-time, sehingga tidak perlu metode offset yang rumit. Akurasi vision stakeout adalah 8 mm + 1 ppm (horizontal) dan 15 mm + 1 ppm (vertikal).

IMU 4D AUTO-IMU (200 Hz, sudut miring 0-60°) tidak memerlukan kalibrasi dan tidak terpengaruh gangguan magnet. Inisialisasi berjalan otomatis saat bergerak. Ketidakpastian tambahan akibat kemiringan tiang umumnya kurang dari 2,5 cm dalam sudut 30°. F8L memiliki 1608 kanal untuk sinyal GPS, GLONASS, Galileo, BeiDou, dan QZSS, serta mendukung NavIC/IRNSS, SBAS (EGNOS), dan PPP (B2b-PPP, E6B-HAS). Teknologi Full-Star membantu penangkapan sinyal di semua konstelasi dan frekuensi. Akurasi RTK adalah 8 mm + 1 ppm (horizontal) dan 15 mm + 1 ppm (vertikal), dengan inisialisasi kurang dari 10 detik dan keandalan lebih dari 99,9%. Baterai internal 4.900 mAh bertahan hingga 20 jam pada mode RTK Rover UHF tanpa kamera, hingga 15 jam pada laser survey dan vision stakeout, serta hingga 12 jam sebagai UHF RTK Base (protokol non-EcoLink). Pengisian lewat USB Type-C 5 V / 2 A.

Bodinya IP68 (tahan debu dan rendaman sementara hingga 1 meter), IK08, tahan jatuh dari tiang 2 meter, dan bisa dipakai pada suhu -40°C hingga +65°C. Radio UHF internal (410-470 MHz, 0,5 W dan 1 W) mengirim data koreksi RTK dengan jangkauan umumnya 3 km, hingga 8 km pada kondisi optimal. Dengan protokol EcoLink, jangkauan umumnya 6 km dan hingga 15 km pada kondisi optimal. Aplikasi lapangan eField mendukung CAD stakeout dengan peta dasar yang berputar otomatis mengikuti arah pandang surveyor, perhitungan volume galian dan timbunan dengan optimasi TIN, serta stakeout jalan lewat tampilan cut-fill dari file LandXML.

Cocok untuk survei dan pekerjaan konstruksi, pengukuran titik di lokasi sulit dijangkau atau berbahaya, serta stakeout titik, garis, dan jalan. Ukur dari jauh dengan laser, tetap akurat meski tiang miring, dan stakeout lebih mudah dengan AR vision.

Spesifikasi Utama:

  • Kanal: 1608 kanal, teknologi Full-Star
  • Konstelasi: GPS (L1C/A, L1C, L2C, L5), GLONASS, Galileo, BeiDou, QZSS, NavIC/IRNSS (L5), SBAS (EGNOS L1, L5), PPP (B2b-PPP, E6B-HAS)
  • Akurasi RTK: Horizontal 8 mm + 1 ppm RMS, vertikal 15 mm + 1 ppm RMS
  • Inisialisasi RTK: Kurang dari 10 detik, keandalan lebih dari 99,9%
  • Akurasi Vision Stakeout: Horizontal 8 mm + 1 ppm RMS, vertikal 15 mm + 1 ppm RMS
  • Akurasi PPK: Horizontal 3 mm + 1 ppm RMS, vertikal 5 mm + 1 ppm RMS
  • Akurasi Static (presisi tinggi): Horizontal 2,5 mm + 0,1 ppm RMS, vertikal 3,5 mm + 0,4 ppm RMS
  • Akurasi Static dan Rapid Static: Horizontal 2,5 mm + 0,5 ppm RMS, vertikal 5 mm + 0,5 ppm RMS
  • Akurasi PPP: Horizontal 10 cm, vertikal 20 cm
  • Code Differential: Horizontal 0,4 m RMS, vertikal 0,8 m RMS
  • Autonomous: Horizontal 1,5 m RMS, vertikal 2,5 m RMS
  • Laju Posisi: 1 Hz, 5 Hz, dan 10 Hz*
  • Waktu Fix Pertama: Cold start kurang dari 45 detik, hot start kurang dari 10 detik, re-acquisition kurang dari 1 detik
  • Laser: Hijau, Class 3R, jangkauan hingga 150 m**, akurasi jarak 2 mm
  • Rapid Laser Survey: 3 cm pada jarak 5 m, 5 cm pada jarak 10 m
  • Kamera: 5 MP dan 2 MP, sudut pandang 75°, 25 fps
  • IMU: 4D AUTO-IMU, 200 Hz, sudut miring 0-60°, tanpa kalibrasi, kebal gangguan magnet
  • Kompensasi Tilt: Tambahan ketidakpastian horizontal umumnya kurang dari 2,5 cm dalam 30°
  • Radio UHF Internal: 410-470 MHz, daya pancar 0,5 W dan 1 W, kecepatan 9600-19200 bps
  • Protokol Radio: EFIX, EcoLink***, Transparent, TT450, Satel*
  • Jangkauan Radio: Umumnya 3 km, hingga 8 km pada kondisi optimal (protokol umum); umumnya 6 km, hingga 15 km (EcoLink)
  • Konektivitas: Wi-Fi 802.11 b/g/n/ac (mode access point), Bluetooth 4.2, NFC
  • Port: 1 × USB Type-C (daya eksternal, unduh data, update firmware), 1 × antena UHF (SMA male)
  • Format Data: RTCM 2.x, RTCM 3.x, CMR (input/output), Full Star, RINEX 2.11 dan 3.02, ECN, NMEA 0183, NTRIP Client, NTRIP Caster
  • Memori: 8 GB
  • Baterai: Li-ion internal isi ulang 4.900 mAh, 7,2 V
  • Masa Pakai Baterai: RTK Rover UHF tanpa kamera hingga 20 jam, laser survey hingga 15 jam, vision stakeout hingga 15 jam, UHF RTK Base hingga 7,5 jam (EcoLink) atau 12 jam (protokol lain)
  • Daya Eksternal: 5 V / 2 A
  • Konsumsi Daya: Tipikal 2,0 W (tergantung pengaturan)
  • Proteksi: IP68, IK08, tahan jatuh dari tiang 2 meter
  • Suhu Kerja: -40°C hingga +65°C
  • Panel Depan: 4 LED, 2 tombol
  • Dimensi: Φ133 mm × 91 mm
  • Berat: 800 g
  • Sertifikasi: IEC 62133-2, EN IEC 62368-1, UN 38.3, IEC 60825-1 (laser)

*Akan tersedia lewat pembaruan firmware.
**Diuji dengan target reflektif pada kondisi standar. Jarak pada permukaan biasa lebih pendek. Hindari kontak langsung laser dengan mata.
***Didukung setelah upgrade produk Maret 2026.

Aplikasi:

  • Pengukuran titik sulit dijangkau, terhalang sinyal, atau berbahaya dengan laser
  • Stakeout dengan AR vision (panah dan indikasi jarak real-time)
  • Survei RTK dengan tiang miring tanpa perlu menegakkan receiver
  • CAD stakeout titik dan garis dengan peta dasar yang berputar otomatis
  • Stakeout jalan dengan tampilan cut-fill dari LandXML
  • Perhitungan volume galian dan timbunan dengan TIN
  • Pengamatan static dan perekaman data RINEX
  • Survei dengan koreksi radio UHF, 4G, atau NTRIP

In the Box:

  • 1x GNSS Receiver F8L Rover
  • 1x F8L Rover Transport Hard Case
  • 1x F8L Rover Cable W/ Adapter
  • 1x UHF Whip Antenna (450-470 MHz)
  • 1x Auxiliary H.I Tool
  • 1x FC2 Hendeld GNSS Data Collector W/ Hand Strap
  • 1x eField Data Collection Software (Permanent License)
  • 1x Data Cable (USB Type C) For FC2
  • 1x Charger
  • 1x Stylus
  • 1x Unit Bracket For Controler
  • 1x Unit Telescopic Pole
  • 1x Shield Protector
  • 1x Bipod
