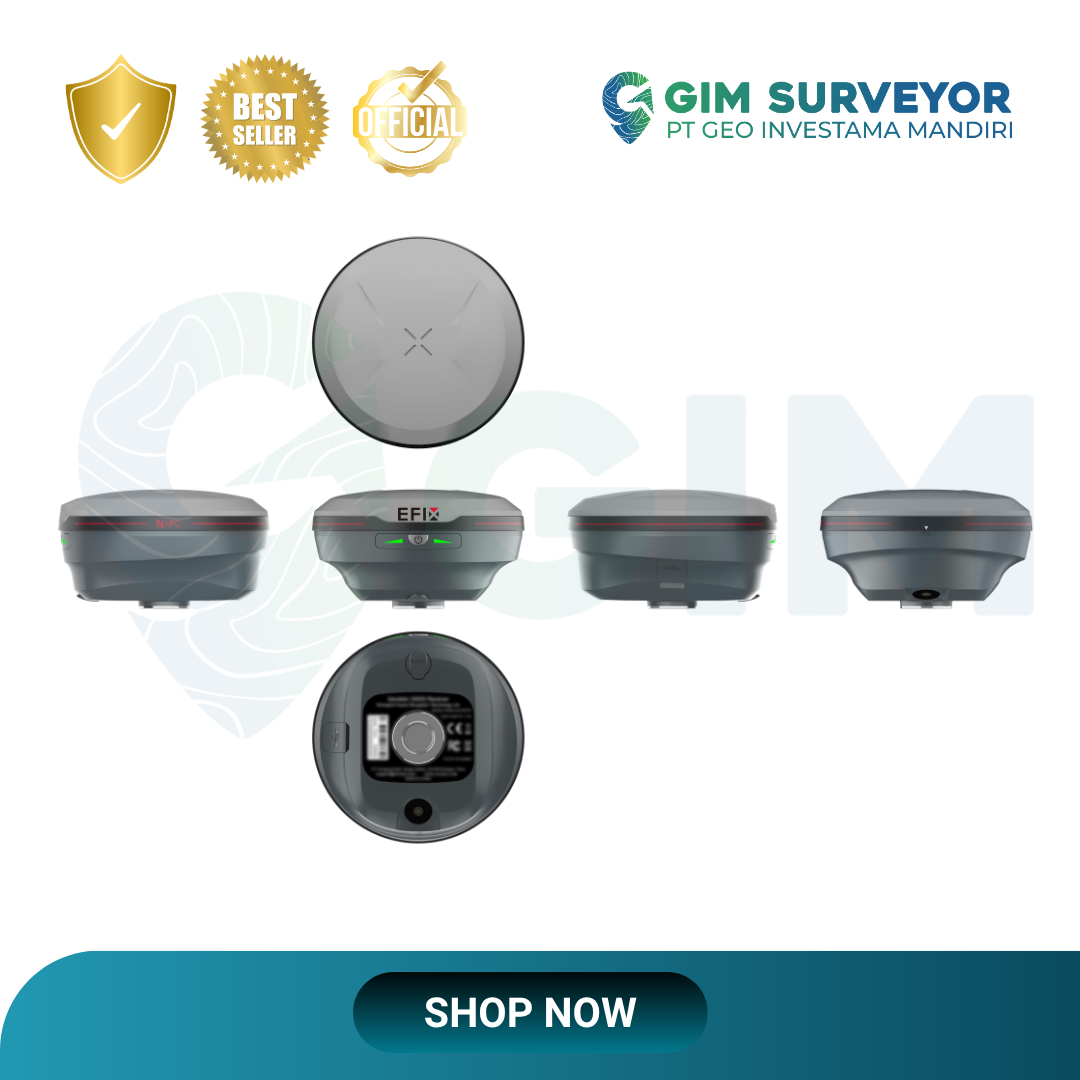

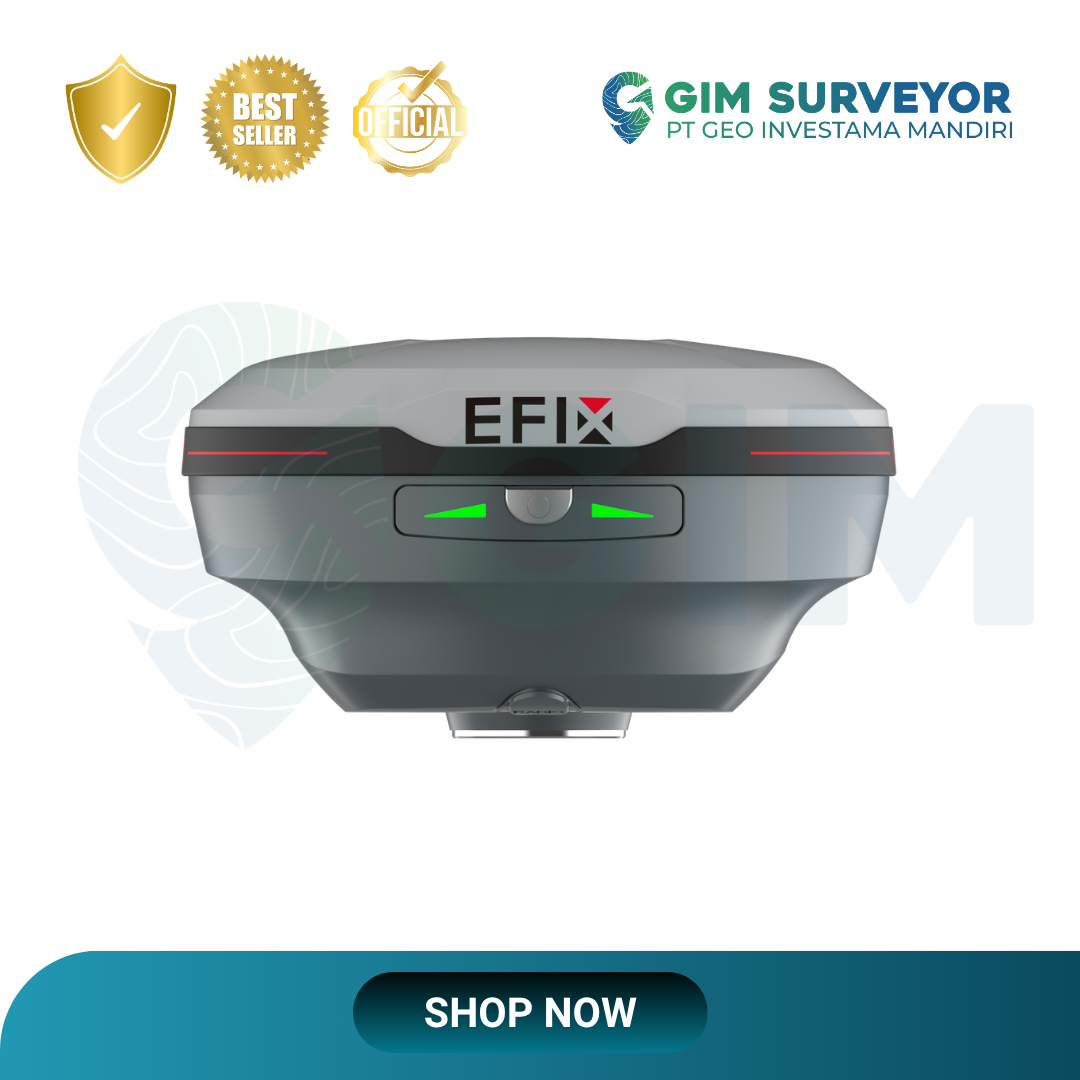

GNSS EFIX F6
GNSS EFIX F6 - Gambar 2
GNSS EFIX F6 - Gambar 3
GNSS EFIX F6 - Gambar 4
,

GNSS EFIX F6

+ Free Shipping

EFIX F6 adalah GNSS receiver ringan dengan IMU terintegrasi dan kamera 2 MP untuk AR vision stakeout. Bobotnya 450 g dengan ketahanan IP68. IMU 4D AUTO-IMU tanpa kalibrasi memungkinkan pengukuran saat tiang tidak tegak lurus, dengan kompensasi kemiringan hingga 60°. Baterainya bertahan hingga 17 jam pada mode UHF/4G RTK Rover dan hingga 10 jam pada vision stakeout. Didukung 1608 kanal dengan teknologi Full-Star, akurasi RTK horizontal 8 mm + 1 ppm, dan inisialisasi kurang dari 10 detik. Aplikasi lapangan eField mendukung survei peta, CAD stakeout, dan perhitungan volume galian dan timbunan.

Kategori: , Tag: , , , , Brand:

GNSS EFIX F6

EFIX F6 adalah GNSS receiver dengan IMU terintegrasi dan kamera untuk stakeout. Bobotnya 450 g, berdiameter 107 mm dan tinggi 59 mm. Fitur AR vision stakeout memakai kamera 2 MP (aperture F2.4, 30 fps). Titik stakeout ditampilkan di aplikasi eField dengan panah besar dan indikasi jarak real-time, sehingga titik lebih mudah ditemukan. Akurasi vision stakeout adalah 8 mm + 1 ppm (horizontal) dan 15 mm + 1 ppm (vertikal). IMU 4D AUTO-IMU (200 Hz, sudut miring 0-60°) tidak memerlukan kalibrasi dan tidak terpengaruh gangguan magnet. Inisialisasi berjalan otomatis saat bergerak, tanpa pengaturan manual. Ketidakpastian tambahan akibat kemiringan tiang umumnya kurang dari 2,5 cm dalam sudut 30°.

F6 memiliki 1608 kanal untuk sinyal GPS, GLONASS, Galileo, BeiDou, dan QZSS, serta mendukung NavIC/IRNSS, SBAS, dan PPP (B2b-PPP, E6B-HAS). Teknologi Full-Star membantu penangkapan sinyal untuk RTK yang lebih cepat. Akurasi RTK adalah 8 mm + 1 ppm (horizontal) dan 15 mm + 1 ppm (vertikal), dengan inisialisasi kurang dari 10 detik dan keandalan lebih dari 99,9%. Baterai internal bertahan hingga 17 jam pada mode UHF/4G RTK Rover tanpa kamera, hingga 10 jam pada vision stakeout, dan hingga 22 jam pada mode static. Pengisian penuh 4,5 jam lewat USB Type-C dan bisa memakai power bank. Bodinya IP68 (tahan debu dan air), IK08, tahan jatuh dari tiang 2 meter, dan bisa dipakai pada suhu -40°C hingga +65°C. Radio UHF internal (410-470 MHz, 0,5 W dan 1 W) mengirim data koreksi RTK dengan jangkauan umumnya 3 km, hingga 5 km pada kondisi optimal. Aplikasi lapangan eField mendukung map survey, CAD stakeout (memilih titik dan garis langsung dari gambar CAD), dan perhitungan volume galian dan timbunan dengan tampilan 3D.

Cocok untuk survei dan pekerjaan konstruksi, stakeout titik dan garis dari gambar CAD, serta pengukuran di berbagai kondisi medan. Ringan dibawa, tetap akurat meski tiang miring, dan stakeout lebih mudah dengan AR vision.

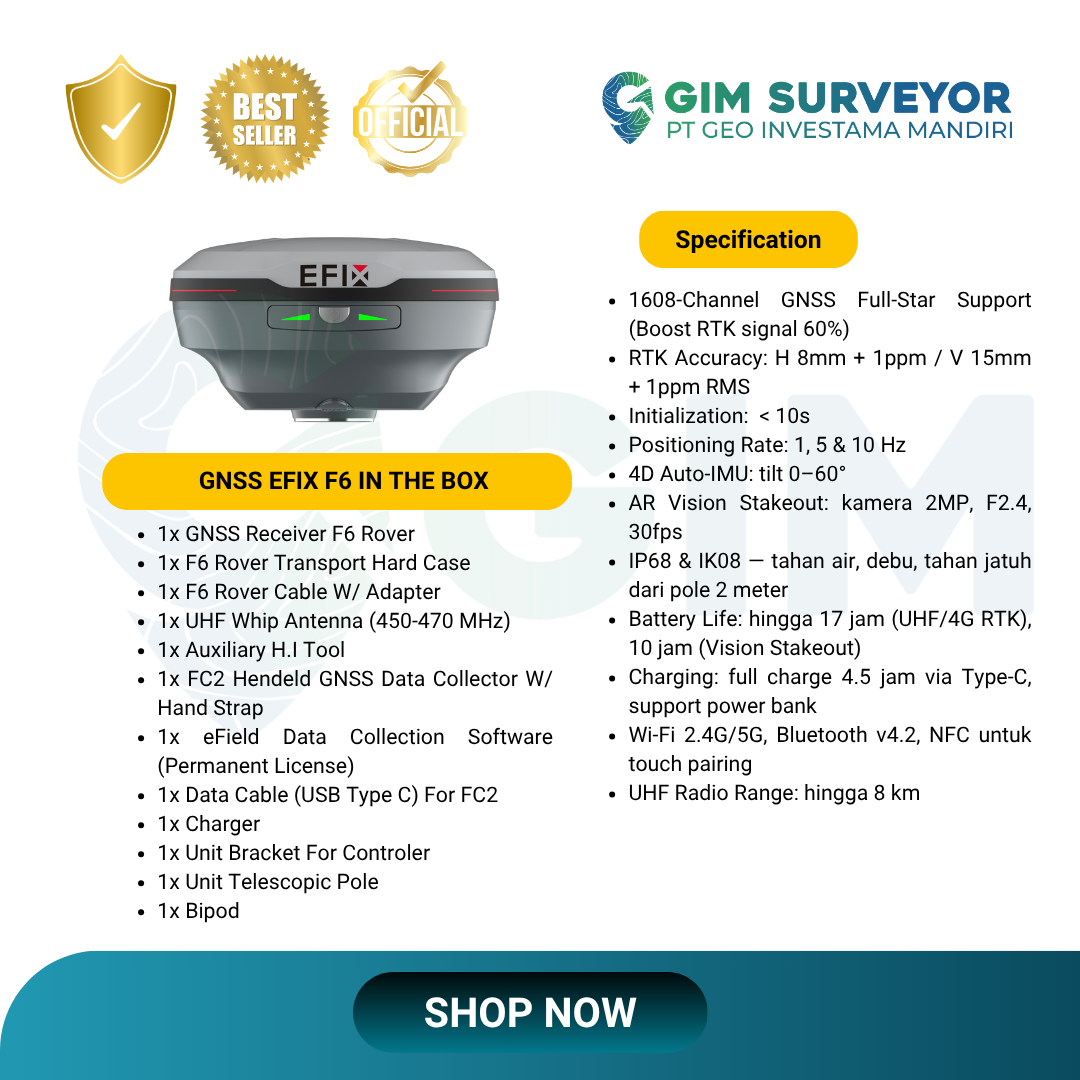

Spesifikasi Utama:

  • Kanal: 1608 kanal, teknologi Full-Star
  • Konstelasi: GPS (L1C/A, L2C, L2P(Y), L5), GLONASS, Galileo, BeiDou, QZSS, NavIC/IRNSS, SBAS, PPP (B2b-PPP, E6B-HAS)
  • Akurasi RTK: Horizontal 8 mm + 1 ppm RMS, vertikal 15 mm + 1 ppm RMS
  • Inisialisasi RTK: Kurang dari 10 detik, keandalan lebih dari 99,9%
  • Akurasi Vision Stakeout: Horizontal 8 mm + 1 ppm RMS, vertikal 15 mm + 1 ppm RMS
  • Akurasi PPK: Horizontal 3 mm + 1 ppm RMS, vertikal 5 mm + 1 ppm RMS
  • Akurasi Static: Horizontal 2,5 mm + 0,5 ppm RMS, vertikal 5 mm + 0,5 ppm RMS
  • Akurasi PPP: Horizontal 10 cm, vertikal 20 cm
  • Code Differential: Horizontal 0,4 m RMS, vertikal 0,8 m RMS
  • Autonomous: Horizontal 1,5 m RMS, vertikal 2,5 m RMS
  • Laju Posisi: 1 Hz, 5 Hz, dan 10 Hz*
  • Waktu Fix Pertama: Cold start kurang dari 45 detik, hot start kurang dari 10 detik, re-acquisition kurang dari 1 detik
  • IMU: 4D AUTO-IMU, 200 Hz, sudut miring 0-60°, tanpa kalibrasi, kebal gangguan magnet
  • Kompensasi Tilt: Tambahan ketidakpastian horizontal umumnya kurang dari 2,5 cm dalam 30°
  • Kamera: 2 MP, F2.4, 30 fps, vision stakeout
  • Radio UHF Internal: 410-470 MHz, daya pancar 0,5 W dan 1 W, kecepatan 9600-19200 bps
  • Protokol Radio: EFIX, Transparent, TT450, Satel*
  • Jangkauan Radio: Umumnya 3 km, hingga 5 km pada kondisi optimal
  • Konektivitas: Wi-Fi 2.4G 802.11 b/g/n dan 5G 802.11ac, Bluetooth 4.2, NFC
  • Port: 1 × USB Type-C (daya eksternal, unduh data, update firmware OTG), 1 × antena UHF (SMA female)
  • Format Data: RTCM 2.x, RTCM 3.x, CMR (input/output), Full Star, ECN, RINEX 2.11 dan 3.02, NMEA 0183, NTRIP Client, NTRIP Caster
  • Memori: 8 GB
  • Masa Pakai Baterai: UHF/4G RTK Rover tanpa kamera hingga 17 jam, vision stakeout hingga 10 jam, static hingga 22 jam
  • Pengisian: Type-C 5 V / 2 A, penuh dalam 4,5 jam
  • Proteksi: IP68, IK08, tahan jatuh dari tiang 2 meter
  • Suhu Kerja: -40°C hingga +65°C
  • Panel Depan: 2 LED sinkron, 1 tombol
  • Dimensi: Φ107 mm × 59 mm
  • Berat: 450 g

*Akan tersedia lewat pembaruan firmware.

Aplikasi:

  • Stakeout dengan AR vision (panah dan indikasi jarak real-time)
  • Survei RTK dengan tiang miring tanpa perlu menegakkan receiver
  • CAD stakeout titik dan garis dari gambar CAD
  • Map survey dengan gaya garis sesuai jenis objek
  • Perhitungan volume galian dan timbunan
  • Pengamatan static dan perekaman data RINEX
  • Survei dengan koreksi radio UHF, 4G, atau NTRIP

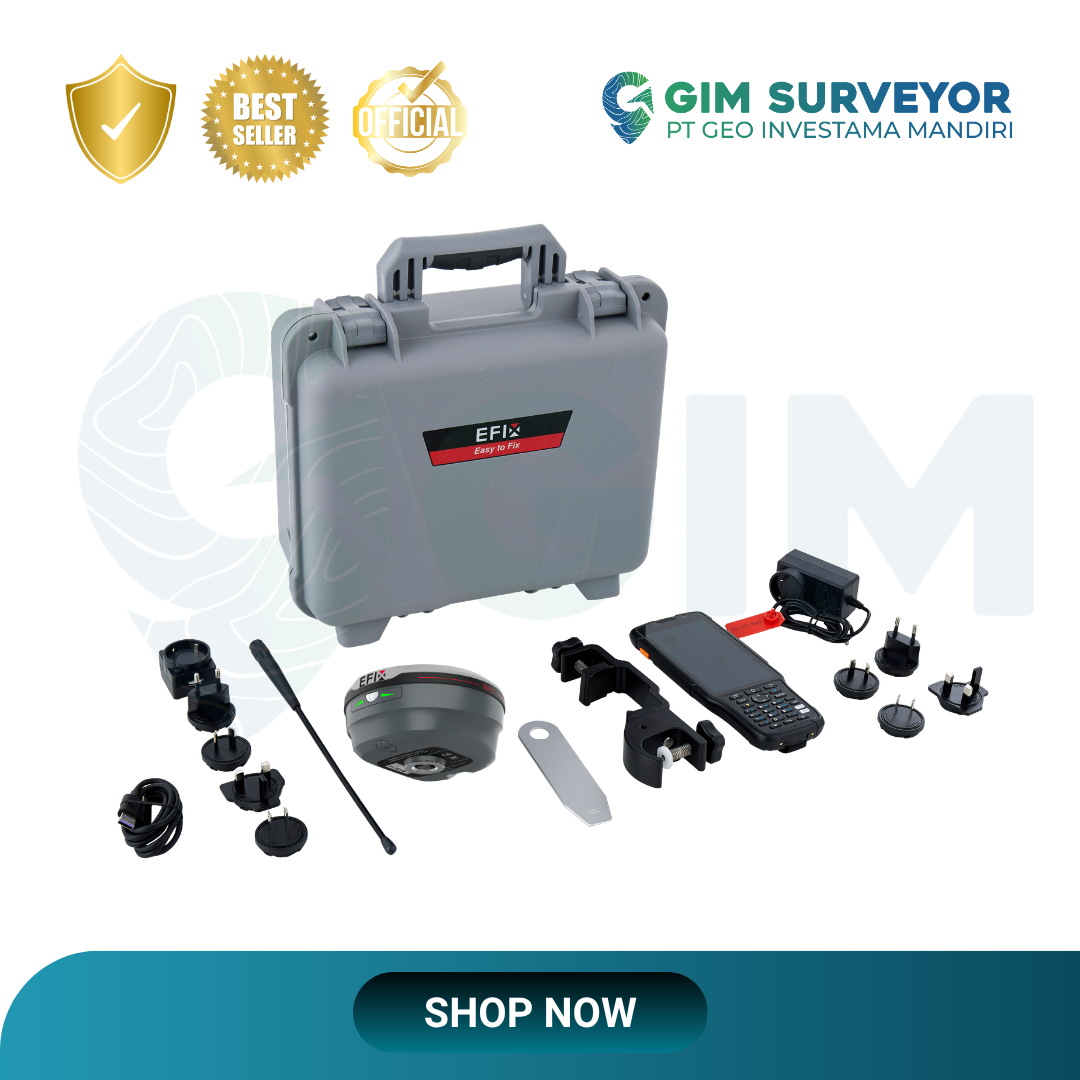

In the Box:

  • 1x GNSS Receiver F6 Rover
  • 1x F6 Rover Transport Hard Case
  • 1x F6 Rover Cable W/ Adapter
  • 1x UHF Whip Antenna (450-470 MHz)
  • 1x Auxiliary H.I Tool
  • 1x FC2 Hendeld GNSS Data Collector W/ Hand Strap
  • 1x eField Data Collection Software (Permanent License)
  • 1x Data Cable (USB Type C) For FC2
  • 1x Charger
  • 1x Stylus
  • 1x Unit Bracket For Controler
  • 1x Unit Telescopic Pole
  • 1x Shield Protector
  • 1x Bipod
